楔形流量計

楔形流量計是一種新型節流差壓式流量測量儀表，它可以在高粘度、低雷諾數、雷諾數、500即可使用的流體情況下進行高精度的流量測量，在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。 楔形流量計主要用于高粘度重油、渣油、柴油、機油等、工業煤氣、焦爐煤氣、高爐煤氣、發生爐煤氣、城市煤氣、氫氣、氮氣、空氣、水蒸汽、污水液體等介質的流量測量。這種流量計結構簡單、無可動部件、不易被流體磨損、工作性能穩定、可靠、使用壽命長。它的測量元件及取壓裝置結構特殊流體通過時不形成滯留或堵塞壓力損失較小是在雷諾數較低的情況下進行高精度流量測量的理想選擇

一、產品簡介

楔形流量計是八十年代開始開始逐步走向實用的一種新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。

二、主要特點
1、特別適合于高粘度、低雷諾數、帶懸浮顆粒或氣泡的介質測量，應用廣泛
2、測量精度不受流體介質介電常數等特性的影響和限制；
3、楔形件結構設計特殊，有導流作用，防堵塞；
4、具有流體粘度變化、溫度變化、密度變化等補償功能；
5、抗振動、抗沖擊、抗臟污、抗腐蝕；
6、具有雙向流量測量功能；
7、測量精度高；
8、楔形流量計結構簡單、牢固、高可靠性，安裝方便，運行維護費用低；
9、無運動部件、無磨損，長期使用時不需要重新標定。
10、改善了對孔板入口尖銳度的要求，提高了測量準確性。
11、量程比寬，通?？蛇_10∶1 以上；測量準確度較高，可達±(0.5～1)% FS。

三、流量計的組成

楔形流量計主要由楔形傳感器、智能流量積算儀、差壓變送器及一些配套的管道閥門組件組成。

四、測量原理

楔形流量計同其它差壓流量儀表一樣，其理論基于封閉管道中能量相互轉化的伯努利定理和流體流動連續性定律：差壓與流量是一個平方關系，通過測量差壓，就可以測量出管道流體流量的大小。實際測量中簡單的來說流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出，送至差壓變送器轉變為電信號輸出，再經專用智能流量積算儀運算后，即可獲知準確流量值。

五、主要優勢

1、產生更加穩定的差壓信號，更加準確地對小流量進行測量
楔形流量計讓流體逐漸收縮，其流動平緩地發生改變，這樣減弱了流場中壓力的幅值，產生的差壓信號更加穩定，能分辨的差壓信號更小，有利于小流量的測量。
2、抗臟污、自清潔能力、無滯流區
楔形流量計其節流件采用的是一個有特殊夾角的檢測件，較臟污的流體易于通過，污物不易附著、積沉，提高了測量的準確性，延長了使用維護周期，其主要原因是兩側是光滑的圓面，V形楔形件的頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體及含有水分或雜質的氣體順利通過，同時，流體接近V形楔形件，流體流速加快，高速流體直接沖刷v形楔形件和管道內壁而不會在節流件上游側產生滯流、粘附、沉淀。適合于冶金、化工、環保等多種介質測量。
3、能夠測量雙向流量
楔形流量計的檢測件采用特殊對稱的V形結構，利用兩臺變送器，可以實現用一臺流量計測量正向和反向的流量。
4、穩定性好、長期運行精度高，可靠性高
由于楔形流量計采用V形楔形件的設計，V形楔形件會疏導流體離開節流件尾部邊緣，減少它被磨損的可能性，節流件尺寸長期不變，又無可動部件與易損部件，可以保證儀表長期。
5、壓力損失為孔板差壓的10%-20%
楔形孔板，夾角一般為60°～90°的V形楔形件。若夾角為0°，即成為圓缺孔板。夾角越小，產生的靜壓差越大，同時壓損也相應增大。由于楔形孔板呈倒三角形，這種形狀有導流作用，使流體逐漸收縮，不會使流體的流動象孔板一樣發生驟然變化，因而由摩擦產生的旋渦帶來的壓力損失相對孔板更小，流體流動時能圓滑過渡。此為楔形孔板與銳孔板產生的壓力損失比較。
6、楔形孔板具有圓缺孔板的優點
當流體中含有雜質或固體時，容易從楔形孔板下部流過，不會沉積在孔板周圍，即楔形孔板有自清洗作用。
7、適用于低雷諾數RD 流量測量
標準孔板、文丘里管等不宜在低雷諾數下進行測量。標準孔板的流量系數通常在雷諾數4000 以上時趨于穩定，在低雷諾數時，其流量系數會隨雷諾數的變化而變。當雷諾數小于1800 時，則流量與差壓之間會偏離基本的平方根關系，這顯然會對測量準確度造成很大影響。而楔形孔板是V 型節流元件，流量系數線性好，具有噴嘴入口的曲線流暢、無滯流區的特點，雷諾數對其影響小。當雷諾數小至500時，楔形流量計的準確度和流量系數變化不大；雷諾數在400～10000 之間進行流量測量，誤差小于±3%，楔形孔板雷諾數與流量系數的曲線。
8、安裝使用方便

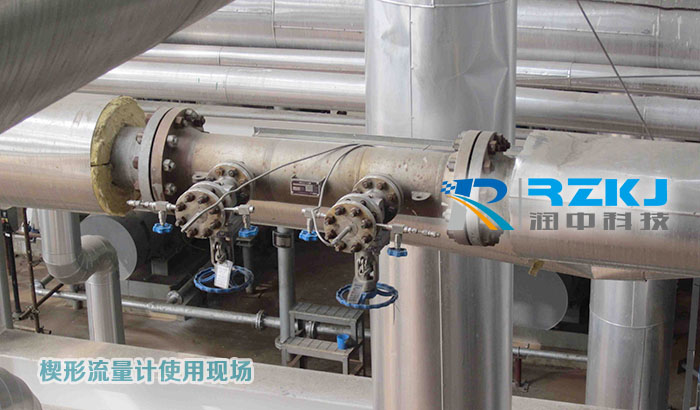

與孔板相比，楔形流量計兩端用法蘭與工藝管道連接即可，安裝方便、日常維護量小、運行成本相對低廉。

六、規格型號

類別代碼		HS-LGX-S	HS-LGX-W	HS-LGX-P
圖形樣式
規格類型		平焊法蘭式	對焊法蘭式	管道直焊式
精度		基本誤差：±3.0%；校準精度：±0.5%
重復性		±0.2%
量程比		通常10:1，特殊情況根據參數確定
直管段要求		通常前10D，后5D
占空比		0.2-0.5
壓力損失		由占空比及滿刻度差壓值確定，計算獲得
口徑范圍		DN20-DN1000
溫度范圍		＜500℃
過程連接 法蘭標準		HG20592-2009 HG20615-2009 GB/T9115-2010 JB/T81-94	HG20592-2009 HG20615-2009 GB/T9115-2010 JB/T81-94	焊接式
壓力等級		PN0.25-10.0MPa            150Ib-600Ib		取決于管道材質及承壓能力
取壓方式		螺紋、承插焊、直焊、法蘭
適用材質范圍	常用	SS304、SS321、SS316、20 Q235、20G
	其他	15CrMoG、1Cr5Mo、16Mn、Hc276、PTFE、蒙乃爾
適用介質類型		液體、氣體（包括天然氣）、蒸汽
適用場合		基本適用于絕大部分場合
