防爆型金屬管轉子流量計

防爆型金屬管轉子流量計

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 潤中儀表為您提供全套液位計解決方案
  • 銷售:0517-86917118????15601403222
  • 傳真:0517-86917118
  • 地址:江蘇省淮安市金湖縣金荷路201號

詳細介紹

產品特點
RZ-LZ系列防爆型金屬管轉子流量計是工業自動化過程控制中常用的一種流量測量儀表,它具有壓損小,檢測范圍大(量程比10:1),使用方便等特點,它可用來測量液體,氣體以及蒸汽的流量,特別適宜低流速小流量的介質流量測量。 RZ-LZ系列金屬管轉子流量計有就地顯示型和智能遠傳型,帶有指針顯示,瞬時流量,累積流量,液晶顯示,上下限報警輸出,累積脈沖輸出,標準的二線制4-20mA電流輸出等多種形式,為用戶提供了非常廣闊的選擇空間。另外該儀表采用高質量的MCU微處理系統,保證了流量計在各種應用場所的優良性能。

金屬管轉子流量計轉子在測量管中,隨著流量的變化,將轉子向上移動,在某一位置轉子所受的浮力與轉子重力達到平衡。此時轉子與孔板(或錐管)間的流通環隙面積保持一定。環隙面積與轉子的上升高度成正比,即轉子在測量管中上升的位置代表流量的大小,變化轉子的位置由內部磁鐵傳輸到外部的指示器,使指示器正確地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸,因此,即使安裝限位開關或變送器,儀表可用于高溫,高壓工作條件下。

多年來防爆型金屬管轉子流量計的各種優良性能和可靠性,以及較好的性能價格比廣泛受到了石化、鋼鐵、電力、冶金、輕工等行業的青睞。

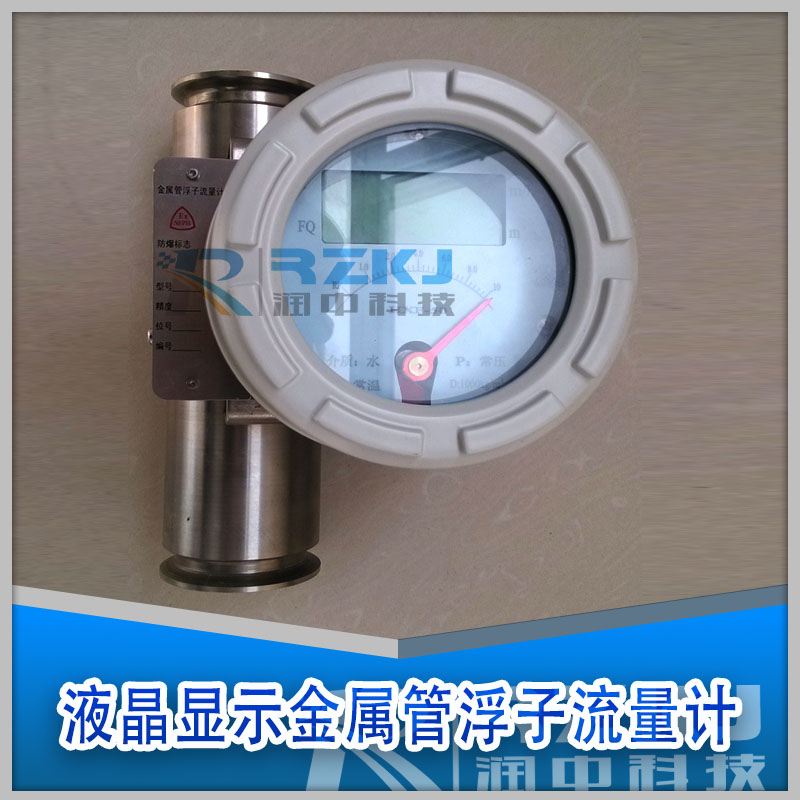

遠傳金屬管浮子流量計  液晶顯示金屬浮子流量計

  • 全金屬結構設計/ METAL STRUCTURE DESIGN堅固的全金屬結構設計,適合各行業氣體和液體的測量。
  • 表殼結構設計/ CASE STRUCTURE DESIGN全新的表殼結構設計,無需增加部件即可應用于高溫環境。
  • 錐形測量管/ CONICAL MEASURING TUBE特殊設計的錐形測量管,測量范圍更廣,測量線性更好。

  • 連接方式多樣/ CONNECTION METHODS可提供法蘭、卡箍、螺紋等多種過程連接方式,適合大部分工廠應用需求。
  • 測量部分材料可選/ MATERIAL OPTIONAL不銹鋼、鈦、哈氏合金、PTFE、FEP等材料。
  • 磁耦合系統/ MAGNETIC COUPLING SYSTEM特殊設計的磁耦合系統,可明顯提高測量的精度和穩定性。









技術參數

測量范圍 水 (20℃)  16~150000 l/h
空氣(0.1013MPa 20℃)  0.5~4000 m3/h
液晶顯示 瞬時流量顯示數值范圍:0.000~99999
累積流量顯示數值范圍:0.00~99999999
夾套壓力等級 1.6MPa 電氣接口 M20×1.5、PG11、1/2”NPT或用戶提供規格
介質溫度 標準型 -80℃~+220℃ 整體高度 標準型:250mm(其他安裝方式見相關表格)
高溫型 300℃ 防護等級 IP65/IP67
內襯FEP型 ≤85℃ 防爆標志 本安型:ExiaIICT3~6
隔爆型:ExdIICT4~6
環境溫度 -40℃~+120℃(無液晶顯示遠傳型≤85℃)  (帶液晶顯示遠傳型≤70℃) 介質粘度 DN15: ≤5mPa.s
≤30mPa.s)
DN25: ≤250mPa.s
DN50~DN150:≤300mPa.s
量程比 10:1(特殊型20:1) 輸出 標準信號:二線制4~20mA(可帶HART通訊)
標準信號:三線制0~10mA
報警信號:1、兩路繼電器輸出(極限值125VAC/0.25A)
2、一路或兩路接近開關(開關要求根據客戶要求)
脈沖信號輸出:0-1KHz隔離輸出(輸出電平Vpp>4.5V)
精度等級 2.5(特殊型1.5%或 1.0%) 供電 標準型:24VDC±20%
交流型:220VAC(85~265VAC)(需定制)
電池型:3.7@4.4-5.2AH鋰電池,根據不同使用情況,每組可用(3~12個月),兩組替換使用。
工作壓力 DN15~DN50  PN16MPa (特殊型25MPa)
DN80~DN150 PN10MPa (特殊型16MPa)
連接方式 標準型:HG20592法蘭
特殊型:用戶提供法蘭標準
螺紋連接型:用戶指定
產品尺寸

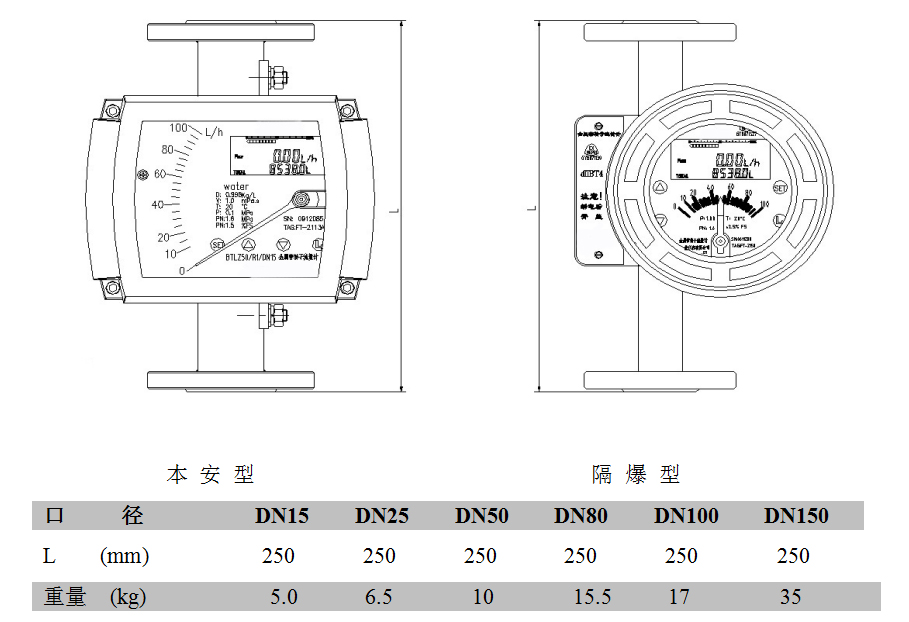

金屬管浮子流量計標準型外形尺寸及重量

金屬管轉子流量計標準型外形尺寸及重量

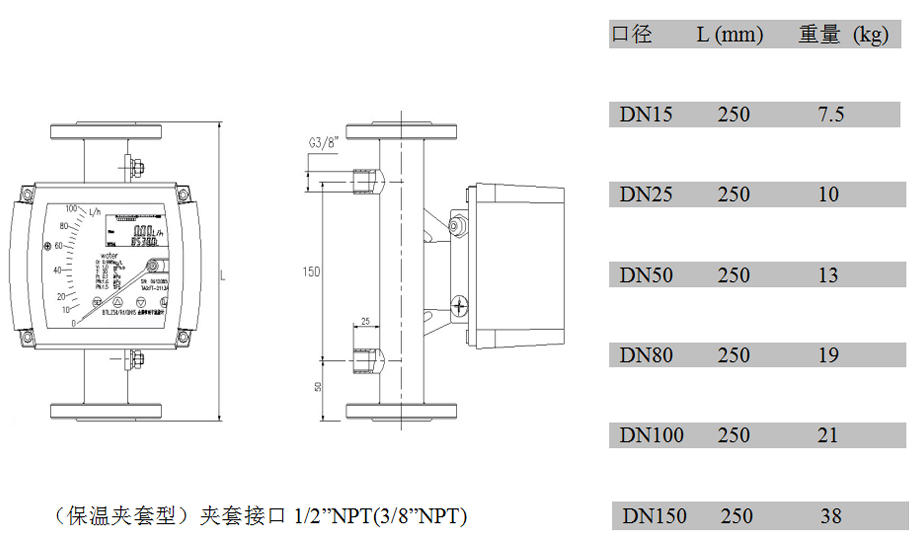

金屬管浮子流量計夾套型外形尺寸及重量

金屬管轉子流量計夾套型外形尺寸及重量

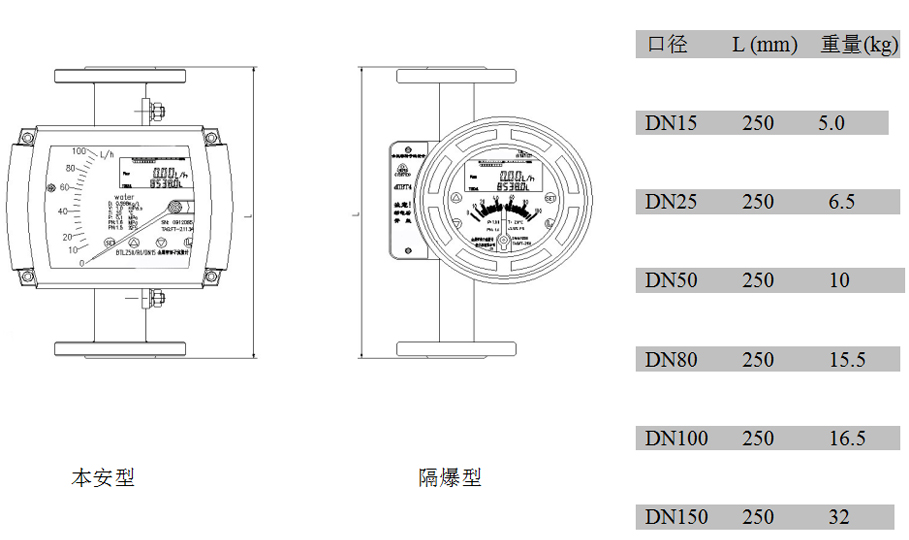

金屬管浮子流量計內襯FEP型外形尺寸及重量

金屬管轉子流量計內襯FEP型外形尺寸及重量

金屬管浮子流量計上進下出型外形尺寸及重量

金屬管轉子流量計上進下出型外形尺寸及重量

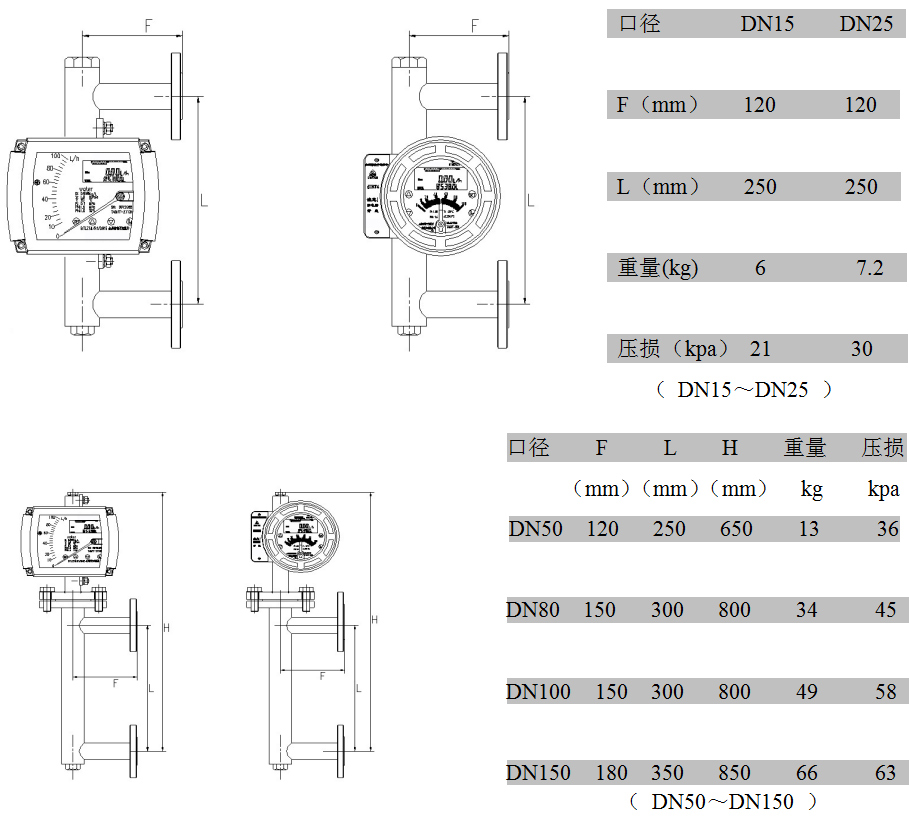

金屬管浮子流量計側進側出型:外形尺寸、重量及壓損

金屬管轉子流量計側進側出型:外形尺寸、重量及壓損

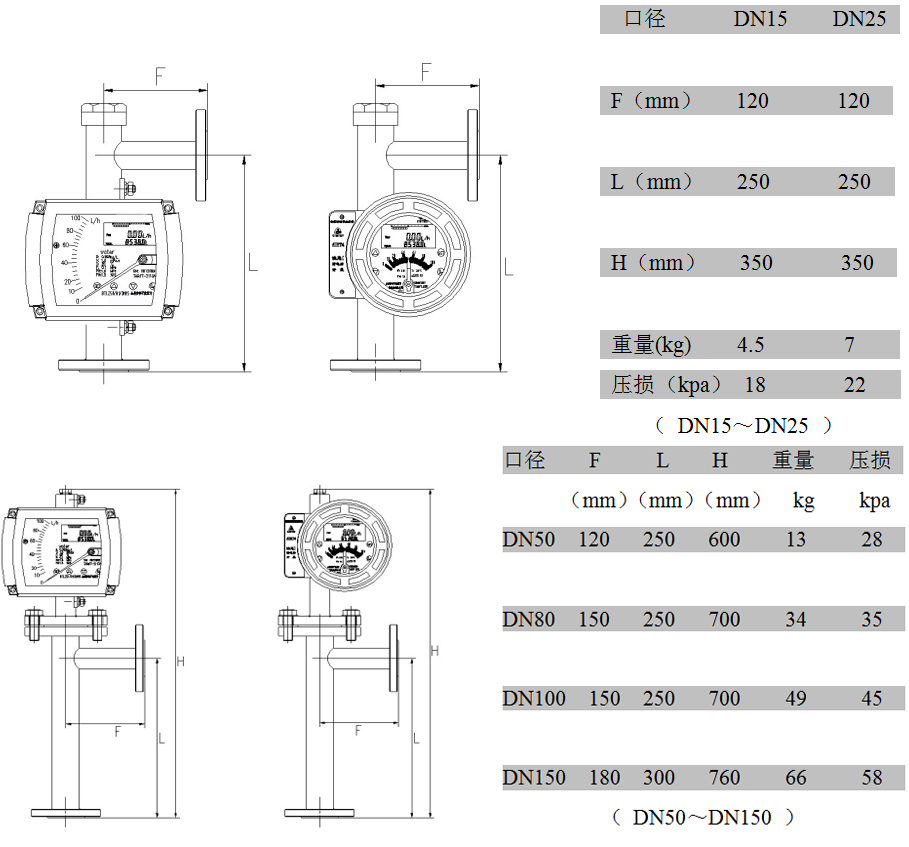

金屬管浮子流量計下進側出型:外形尺寸、重量及壓損

金屬管轉子流量計下進側出型:外形尺寸、重量及壓損

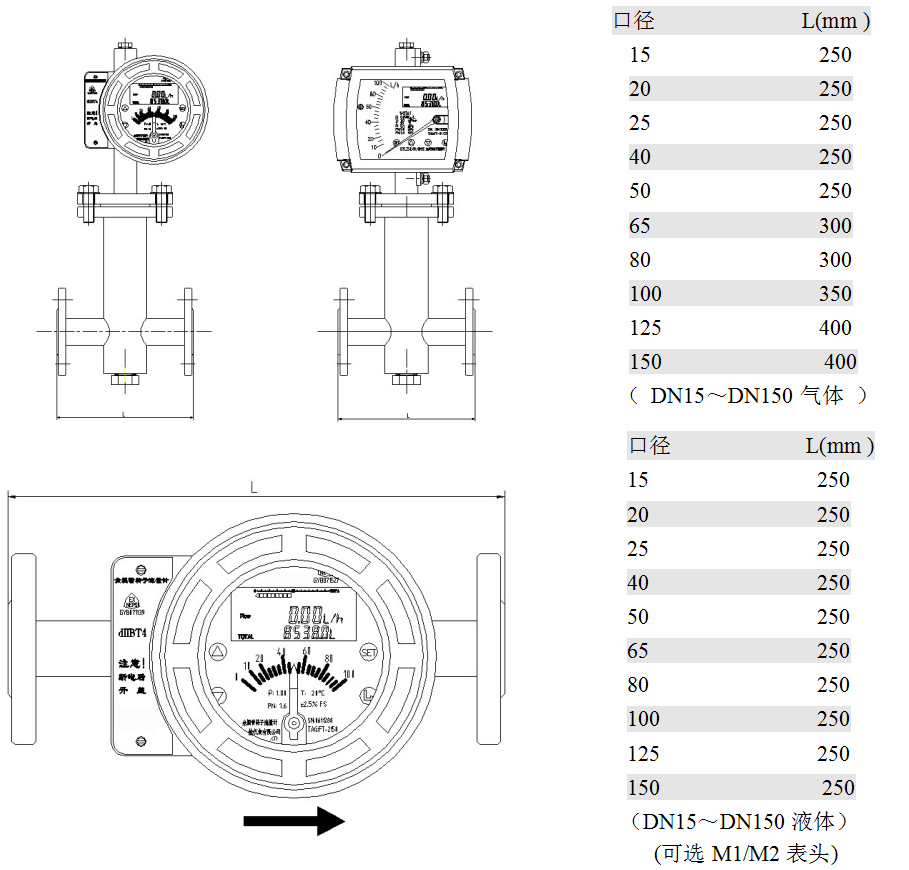

金屬管浮子流量計水平安裝型:型外形尺寸、重量及壓損

金屬管轉子流量計水平安裝型:型外形尺寸、重量及壓損
