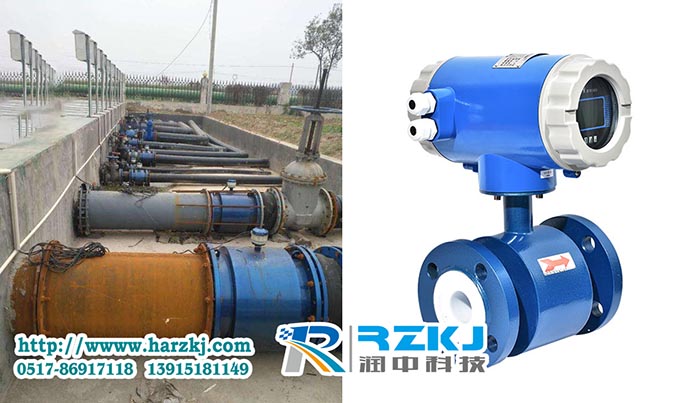

硫酸流量計智能電磁流量計的變送器結構簡單，沒有可動部件，也沒有任何阻礙流體流動的節流部件，所以當流體通過時不會引起任何附加的壓力損失，同時它不會引起諸如磨損，堵塞等問題，特別適用于測量帶有固體顆粒的礦漿，污水等液固兩相流體，以及各種粘性較大的漿液等．同樣，由于它結構上無運動部件，故可通過附上耐腐蝕絕緣襯里和選擇耐腐材料制成電極，起到很好的耐腐蝕性能，使之可用于各種腐蝕性介質的測量．
如何判斷一臺智能電磁流量計好壞與否。方法不少，手段也不盡相同，在生產車間的檢測階段一般通過萬用表測量它的磁線圈阻值，電極與液體接觸電阻值等綜合判斷儀表性能。
智能電磁流量計怎么選擇，選哪一種，怎么安裝，如何正確安裝，故障現象如何處理？在選擇應用中會有很多問題發生，所以一定要正確對特儀表選型和安裝。智能電磁流量計好與壞如何判斷：采用目測法和儀表法，用GS8檢查傳感器的勵磁線圈阻值、信號線之間的絕緣電阻、接地電阻等項目是否符合出廠前的標準，智能電磁流量計轉換器零點、輸出電流等是否滿足精度要求。總結下來，具體檢測方法可以包括以下七點：
(1)測量勵磁線圈阻值判斷勵磁線圈是否有匝間短路現象(測線號“7”與“8”之間的電阻值)，電阻值應在30歐~170歐之間。若電阻與出廠記錄相同，則認為線圈良好，進而間接評估智能電磁流量計傳感器的磁場強度未發生變化。
(2)測量勵磁線圈對地(測線號“1”和“7”或“8”)絕緣電阻來判斷傳感器是否受潮，電阻值應大于20兆歐。
(3)測量電極與液體接觸電阻值(測線號“1”和“2”及“1”和“3”)，間接評估電極、襯里層表面大體狀況。如電極表面和襯 里層是否附著沉積層，沉積層是具有導電性還是絕緣性。它們之間的電阻值應在1千歐~1兆歐之間，并且線號“1”和“2”及“1”和“3”的電阻值應大致對稱。
(4)關閉管路上的閥門，檢查智能電磁流量計在充滿液體且液體無流動的情況下的整機零點。視情況作適當?shù)恼{(diào)整。
(5)檢查信號電纜、勵磁電纜各芯線的絕緣電阻，檢查屏蔽層是否完好。
(6)使用GS8校驗儀器，測試轉換器的輸出電流。當給定零流量時，輸出電流應為：4.00mA；當給定100%流量時，輸出電流應為：20.00mA。輸出電流值的誤差應優于1.5%。
(7)測試勵磁電流值(轉換器端子“7”和“8”之間)，勵磁電流正負值應在規定的范圍，大致為137(5%)mA。
在儀表的安裝與使用過程中，要密切注意智能電磁流量計外部環境對其的影響：如勵磁線與信號線同一條管道鋪設、勵磁線與信號線與高壓電纜并行、周圍有大型變壓器或電機等因素對智能電磁流量計運行精度的影響進行評估，此評估主要使用目測法，觀察運行中的智能電磁流量計有無突變或波動的狀況大致判斷智能電磁流量計有無受到電磁波或其他雜散波的干擾或管道中是否存在氣泡。我們只有大程度地為儀表的穩定運行提供一個理想的外部環境，才能夠讓儀表測量出我們生產中所需的精準數據。
