在工業生產、科學實驗、能源計量及社會生活等領域中，流量是與溫度、壓力、物位等一樣，需要測量和控制的重要參數之一。流量計量，與國民經濟、國防建設、科學研究都有密切的關系。而做好金屬管浮子流量汁量工作，對于保證產品質量、保障生產安全、提高生產效率、改進操作工藝、促進科技進步等都具有至關重要的作用。特別是在能源危機、工業生產自動化程度越來越高的當今時代，流量計在國民經濟中的地位與作用更加明顯。

流體性質、流動狀態、流動條件以及感測機理的復雜性，造成了如今流量測量儀表的多樣性、專用性和價格差異的懸殊性。流量計的信息處理單元（表頭）分為機械和電子兩種，隨著現場控制的需要和芯片半導體技術的發展，電子信息處理單元已經在很大程度上取代了機械表頭，用來實現現場顯示、系統控制和信號遠傳。流量傳感器的精度、穩定性、可靠性及適應工作環境的能力、智能化水平和性價比高低等指標都極大地影響著社會各行業的發展。而現今向數字化、智能化、多功能化、網絡化發展是各種流量計將來發展的必然趨勢。

近幾十年來，隨著半導體芯片技術的飛速發展，人類已經進入了電子信息時代。由于電子產品在快速性、穩定性、可靠性以及小型化、高精度、無噪聲等方面占據了*優勢，它們已很大程度的取代了原有的機械傳動裝置，在生產、生活的各個方面起到了不可或缺的作用。因此，工業控制儀表和流量檢測儀表已普遍采用電子信息處理單元，以方便對生產過程的控制和檢測。特別是近十幾年來，隨著電子芯片的高度集成化，使用貼片元件代替?zhèn)鹘y(tǒng)插針封裝的器件更是當前潮流。同時，由于電子產品簡便化、小型化、便攜化的要求，電池供電的產品越來越多，節能降耗的觀念深入人心，因此低功耗產品正飛速發展，逐漸成為市場的主流。

1.2 金屬管浮子流量汁的原理現今用于工業測量的流量儀表種類繁多。按照測量方法和結構的不同，可以分為差壓式流量計、容積式流量計、流體振動式流量計、超聲流量計、插入式流量計、明渠式流量計等共十一大類。

金屬管浮子流量汁（又稱轉子流量計）是經典的變面積式流量計，是以浮子在垂直錐形管內隨著流量變化而升降，改變它們之間形成的流通環隙面積作流量測量依據的體積流量儀表。因其具有結構簡單，工作可靠，壓損小且穩定，可測低流速介質等諸多優點，一直廣泛用于氣體、液體的流量測量和自動控制系統中。

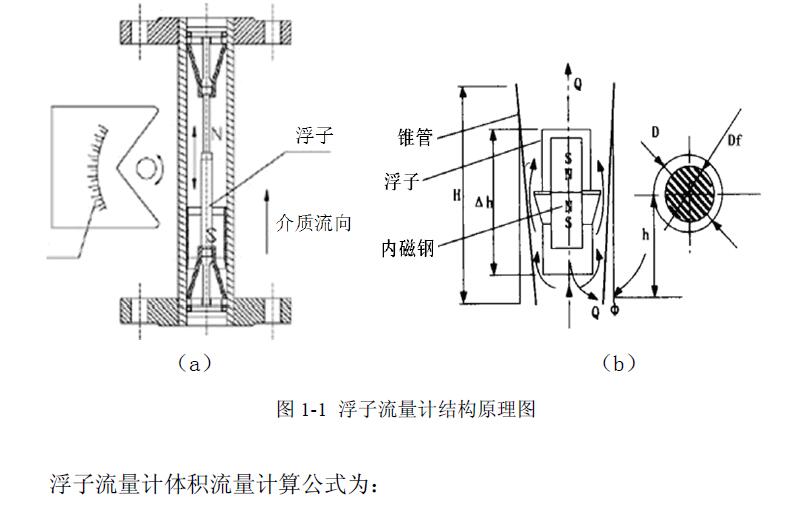

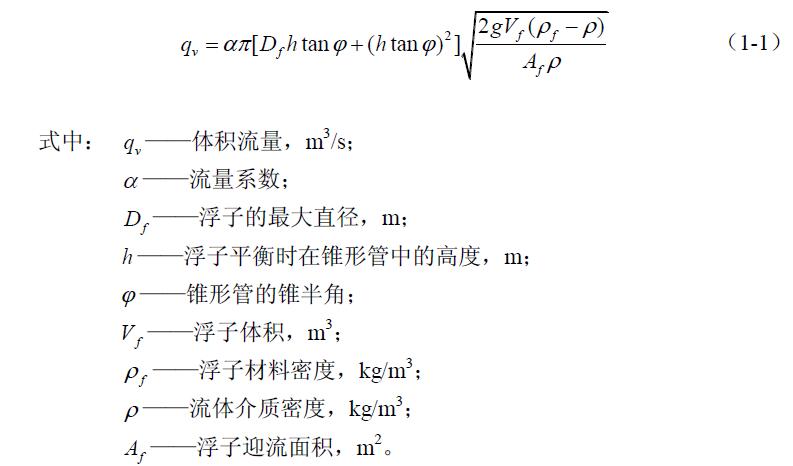

浮子流量計結構主要由一個向上擴張的錐形管和一個置于錐管中可以上下自由移動的浮子組成，如圖1-1所示。浮子流量計本體兩端用法蘭、螺紋或軟管與測量管道連接，使流體自下而上地流過流量計，推動浮子。當流體自下而上流入錐管時，被浮子截流，這樣在浮子上、下游之間產生壓力差，浮子在壓力差的作用下上升，這時作用在浮子上的力有三個：流體對浮子的動壓力、浮子在流體中的浮力和浮子自身的重力。當流體對浮子的動壓力與浮子在流體中所受的浮力之和等于浮子的重力時，浮子就平穩地浮在某一位置上。浮子懸浮的高度h 與通過流量計的流量之間成單值函數關系。所以，可以通過浮子的位置直接讀出流量計的流量值，或通過遠傳信號將其傳送給二次儀表顯示和記錄。

金屬管浮子流量汁多用于測量管徑中小、流速較低的流體。常用儀表口徑40~50 mm以下，*小口徑做到1.5~4 mm。可用于較低雷諾數，選用粘度不敏感形狀的浮子，流通環隙處雷諾數只要大于40或50，則雷諾數變化時流量系數保持不變，也就是說流體粘度的變化不影響流量系數，這數值遠低于標準孔板等節流差壓式儀表*低雷諾數104~105的要求。大部分金屬管浮子流量汁對上游直管段要求不高，且具有較寬的流量范圍，一般為10：1，*低為5：1，*高為25：1。流量檢測元件的輸出接近于線性，壓力損失較低。
